2.0 SISTEM OPERASI DAN MAKLUMAT PERISIAN KOMPUTER

2.1 Versi Perisian
Sistem operasi merupakan perisian asas yang digunakan untuk menjalankan dan mengendalikan sistem komputer. Perisian sistem operasi mengawal dan menjalankan proses input / output pada sistem unit komputer. Sistem operasi terdiri daripada dua (2) iaitu 32-bit dan 64-bit. Windows keluaran Microsoft merupakan perisian sistem operasi yang amat mudah dan terkenal dikalangan pengguna. Windows terdiri daripada pelbagai versi. Microsoft Windows 7 merupakan perisian sistem operasi yang menjadi tumpuan kepada pengguna. Keluaran versi Microsoft Windows 7 adalah seperti berikut :


1. STARTER                        32 BIT
2. HOME BASIC                32 BIT
3. HOME PREMIUM         32 BIT / 64 BIT
4. PROFESSIONAL           32 BIT / 64 BIT
5. ULTIMATE                     32 BIT / 64 BIT

Jadual 2.2 : Versi Perisian Microsoft Windows 7

2.2 Jenis Platform
Sistem operasi terdiri daripada dua platform iaitu 32-bit dan 64-bit. Setiap platform adalah berbeza dari segi tahap prestasi dan capaian teknologi.

2.2.1 Sistem Operasi 32-bit
Sistem operasi 32-bit dikeluarkan untuk komputer yang mempunyai spesifikasi sederhana terutama sekitar tahun 1990an. Komputer yang memiliki RAM bawah daripada 4GB amat sesuai menggunakan sistem operasi 32-bit. Ia juga sesuai untuk melakukan kerja-kerja menaip seperti surat rasmi, memo dan kertas kerja.

2.2.2 Sistem Operasi 64-bit
Sistem operasi 64-bit dikeluarkan untuk komputer yang mempunyai spesifikasi tinggi. Sekitar tahun 2008 telah banyak keluaran processor jenis 64-bit. Penggunaan RAM juga melebihi daripada 4GB. Sistem operasi 64-bit amat sesuai dipasang (install) kepada komputer yang mempunyai spesifikasi tinggi melakukan kerja-kerja seperti rekabentuk, pelan, video dan permainan 3D.



3.0 JENIS-JENIS PENYAMBUNG KABEL KOMPUTER

      3.1 Network Connector RJ45

                                                 Rajah 3.1 : Network Connector RJ45

Registered Jack-45 atau RJ45 merupakan penyambung penamat bagi kabel rangkaian jenis UTP (Unshielded Twisted Pair) dan STP (Shielded Twisted Pair).


3.2 Phone Connector RJ11

                                                      Rajah 3.2 : Phone Connector RJ11

Registered Jack-11 atau RJ11 merupakan penyambung penamat bagi kabel telefon talian tetap yang kebiasaannya digunakan di rumah dan pejabat.




3.3 Power Cable

                                                             Rajah 3.3 : Power Cable

Power cable atau power cord merupakan sumber utama yang membekalkan arus elektrik kepada komputer melalui power supply unit. Power cable juga digunakan untuk peralatan seperti monitor, printer, scanner dan peralatan elektrik yang lain.



3.4 USB (Universal Serial Bus)

                                                                 Rajah 3.4 : USB Port

USB merupakan soket yang digunakan untuk penyambungan peranti ke komputer. Pada masa kini terdapat banyak keluaran peranti yang menggunakan penyambungan USB seperti keyboard, mouse, pendrive, printer, scanner dan lain-lain. Soket USB lebih laju berbanding soket yang lama seperti firewire, serial dan ps2. Terdapat tiga jenis soket USB berbeza dari segi kelajuan pemindahan data.

1. USB 1.0  12 MEGABIT PER SAAT
2. USB 2.0  480 MEGABIT PER SAAT
3. USB 3.0  640 MEGABIT PER SAAT

3.5 Monitor Cable
Monitor cable merupakan kabel penyambungan di antara monitor dan system unit berfungsi untuk memaparkan paparan yang terdapat dalam system unit komputer. Terdapat tiga jenis monitor cable berbeza dari segi keperluan naiktaraf


3.5.1 VGA (Video Graphics Array)

                                                                    Rajah 3.5.1 : VGA

VGA merupakan jenis kabel monitor mempunyai 15pin penyambung. Penyambung jenis kabel VGA juga digunapakai kepada laptop, projector dan television.


3.5.2 DVI (Digital Visual Interface)

                                                                    Rajah 3.5.2 : DVI

DVI merupakan jenis kabel monitor dikeluarkan oleh Digital Display Working Group (DDWG). Penyambung jenis DVI menghasilkan paparan grafik secara terperinci dan kualiti kepada monitor. Sesuai digunapakai oleh pengguna yang melakukan kerja-kerja animasi 3D. Penyambung jenis DVI juga digunapakai oleh projector.


3.5.3 HDMI (High Definition Multimedia Interface)

                                                                   Rajah 3.5.3 : HDMI
HDMI merupakan jenis kabel monitor berkualiti tinggi dari segi paparan dalam bentuk gambar dan video. Penyambung jenis HDMI menghasilkan dua bentuk aliran iaitu video dan audio dalam satu penyambungan. Sesuai digunapakai oleh pengguna yang melakukan kerja-kerja animasi 3D, video editing dan graphic designer. Penyambung jenis HDMI juga digunapakai oleh projector.
4.0 SUSUN.


4.0 SUSUN ATUR PLUG

Susun atur plug memainkan peranan penting bagi penggunaan peralatan elektronik seperti komputer. Ia tidak boleh berkongsi dengan peralatan elektrik seperti pemanas air, sterika, microwave dan oven. Ini kerana setiap peralatan
elektrik dan elektronik menggunakan tenaga elektrik yang berbeza. Sekiranya berkongsi plug boleh berlaku litar pintas bergantung kepada ketahanan setiap peralatan. Terdapat tiga jenis plug yang digunapakai



4.1 Three (3) Pins

                                                       Rajah 4.1 : Three (3) Pins Plug

Three (3) Pins plug adalah jenis standard yang digunapakai di negara Malaysia. Ia mempunyai tiga jenis wayar yang berlainan warna dan aliran iaitu earth, neutral dan live. Susun atur wayar hendaklah mengikut prosedur yang telah ditetapkan. Boleh rujuk buku manual sekiranya berlaku keraguan terhadap susun atur wayar tersebut.


4.2 Two (2) Pins



                                                              Rajah 4.2 : Two (2) Pins

Two (2) Pins plug juga merupakan jenis standard yang digunapakai di negara Malaysia. Ia mempunyai dua jenis wayar yang berlainan warna dan
aliran iaitu neutral dan live. Susun atur wayar hendaklah mengikut prosedur yang telah ditetapkan. Boleh rujuk buku manual sekiranya berlaku keraguan terhadap susun atur wayar tersebut.


4.3 International Adaptor

                                                       Rajah 4.3 : International Adaptor

International adaptor plug merupakan jenis mudah alih yang digunapakai kebiasaannya semasa berada di negara lain. Setiap negara menggunakan jenis plug yang berbeza kerana bergantung kepada pengeluar. Dengan terciptanya international adaptor pengguna boleh menggunakan peralatan elektronik buatan tempatan ke negara lain.


5.0 KEPERLUAN KESELAMATAN ELEKTRIK

Keperluan keselamatan elektrik aspek sangat penting kerana ia melibatkan nyawa pengguna. Badan manusia adalah pengalir elektrik yang sangat kuat. Semasa mengendalikan peralatan dan perkakasan komputer hendaklah diutamakan keselamatan untuk mengelakkan daripada sebarang bencana atau kemalangan.

5.1 ESD (Electrostatic Discharge)

                                                 Rajah 5.1 : ESD (Electrostatic Discharge)

ESD membantu proses nyah elektrik antara pengguna dengan perkakasan komputer semasa mengendalikan kerja penyelenggaraan. Pengguna dapat mengelakkan berlakunya kejutan elektrik semasa menyentuh perkakasan komputer dengan tangan.


5.2 Anti-Static Computer Mat

                                                   Rajah 5.2 : Anti-Static Computer Mat

Anti-Static computer mat sebagai alat pelapik getah yang menjadi tempat pembersihan perkakasan komputer. Perkakasan komputer mesti diletakkan di atas alat pelapik getah untuk mengelakkan daripada berlakunya kerosakan.

5.3 Safety Shoes

                                                          Rajah 5.3 : Safety Shoes
Safety Shoes merupakan kasut yang diperbuat daripada getah pvc untuk mengelakkan daripada berlaku kecederaan dan kemalangan semasa pengguna mengendalikan kerja penyelenggaraan



6.0 PERSEDIAAN PERALATAN SISTEM KOMPUTER

Peralatan (Tools) hendaklah disenaraikan dan disediakan terlebih dahulu mengikut keperluan sebelum melakukan kerja penyelenggaraan komputer. Ia sebagai langkah bagi memudahkan pengguna semasa melakukan kerja penyelenggaraan. Proses penyelenggaraan hendaklah merujuk kepada kaedah dan keselamatan yang ditetapkan. Terdapat empat peralatan asas yang perlu digunakan semasa melakukan kerja penyelenggaraan komputer


6.1 Screw Driver

                                                         Rajah 6.1 : Screw Driver

Screw driver berfungsi membuka screw pada casing komputer, perkakasan komputer dan motherboard sebelum melakukan kerja penyelenggaraan. Screw driver philips dan slotted merupakan jenis standard yang digunapakai.


6.2 Multi Meter

                                                               Rajah 6.2 : Multi Meter

Multi meter sejenis alat pengukur elektronik yang mengukur voltan, arus dan rintangan pada setiap perkakasan komputer.


6.3 Anti Electrostatic Wristband

                                                    Rajah 6.3 : Anti Electrostatic Wristband

Anti Electrostatic Wristband membantu proses nyah elektrik antara pengguna dengan perkakasan komputer semasa mengendalikan kerja penyelenggaraan. Pengguna dapat mengelakkan berlakunya kejutan elektrik semasa menyentuh perkakasan komputer dengan tangan.

6.4 Vacuum Cleaner

                                                            Rajah 6.4 : Vacuum Cleaner

Vacuum cleaner berfungsi menyedut habuk dan kotoran pada setiap perkakasan komputer, komponen motherboard serta kipas yang terdapat pada casing.



7.0 KEBERSIHAN KAWASAN KERJA

Kebersihan merupakan perkara amat penting yang merupakan tanggungjawab setiap individu. Suasana yang bersih akan mewujudkan keselesaan dalam menjalankan tugas seharian. Tanggungjawab kebersihan ini bukan sahaja tertakluk kepada pihak yang membuat penyelenggaraan sahaja bahkan ianya menjadi tanggungjawab bersama semua. Oleh yang demikian, setiap pelatih dan kakitangan perlu menjaga kebersihan supaya persekitaran tempat kerja dan sentiasa kelihatan ceria, bersih dan selamat. Keuntungan dari kebersihan yang baik adalah :
a) Kurang risiko kemalangan dan kecerderaan.
b) Kurang risiko kebakaran.
c) Tempat kerja lebih kondusif.
d) Kurang waktu yang terbuang untuk mencari perkakasan dan peralatan.

                                                     PERKENALAN DIRI

Selamat Datang ke BLOG Perkhidmatan Rangakaian Komputer. Nama saya Vinod Naidu biasanya dipanggil Vinod. Umur saya ialah 18 tahun dan saya berasal dari Klang. Tujuan saya membuat BLOG ini untuk ialah memberitahu tentang Network Service yang menggunakan komputer. Sesetengah manusia menggunakan komputer untuk menyelesaikan kerja - kerja yang diberikan oleh pihak Pejabat. Contohnya, pelajar menggunakan komputer untuk menonton You Tube dan Goggle untuk keseronokan mereka tetapi mereka tidak tahu tentang komputer itu membolehkan mereka untuk perangkat elektronik yang memanipulasi informasi atau data. Komputer mampu menyimpan, mengambil, dan mengolah data. Anda mungkin telah mengetahui bahwa Anda dapat menggunakan komputer untuk mengetik dokumen, mengirim e-mail, bermain game, dan menjelajah.

                          PERKHIDMATAN RANGKAIAN KOMPUTER

Perkhidmatan Rangkaian ialah asas persekitaran pengkumpulan rangkaian. Ia umumnya disediakan dalam satu atau lebih pelayan untuk membekalkan sumber kongsi kepada komputer pelanggan.


1.kepentingan Rangkaian Komputer Adalah :

i. Perkongsian data dan maklumat
ii. Perkongsian peranti - peranti komputer
iii. Perkongsian perisian
iv. Perkongsian talian internet

2. Kategori Rangkaian

Terdapat tiga (3) kategori rangkaian seperti berikut :
i. LOCAL AREA NETWORK ( LAN )
II. METROPOLITAN AREA NETWORK ( MAN )
III. WIDE AREA NETWORK (WAN )

1.1     Pendidikan

·         Meningkatkan produktiviti dan kecekapan dalam sistem pengurusan sekolah.

·         Meluaskan pengetahuan pelajar dalam pencarian dan dapatan   maklumat.

1.2     Perbankan dan Perniagaan

·         Mewujudkan satu komunikasi yang luas dengan pelanggan.

·         Mengurangkan kos operasi dan masa.

·         Meningkatkan mutu perkhidmatan.

1.3     Kehidupan Harian Di Rumah

·         Memudahkan pengurusan rumah.

·         Maklumat dapat di capai dengan mudah walaupun dari rumah dengan adanya kemudahan komputer dan internet serta televisyen.

·         Komunikasi jauh boleh diwujudkan.

1.4     Sektor Industri

·         Memudahkan perancangan pengeluaran dan sistem kawalan.

·         Membantu proses merekabentuk produk menggunakan perisian CAD.

·         Membantu pekerja mengendalikan mesin.

·         Membantu tadbir untuk mengawasi dan mengendalikan seluruh operasi kilang.


3.0 Proses Komputer

1.1     Input

Input merupakan aktiviti memasukkan data ke dalam sistem komputer. Data

dimasukkan ke dalam sistem komputer melalui aktiviti :

·                Menaip data secara manual menggunakan keyboard.

·                Memilih dan klik dari senarai yang disediakan menggunakan mouse.

·                Mengimbas dokumen, imej dan sebagainya menggunakan scanner.

1.2     Proses

Proses adalah langkah menukarkan data kepada maklumat yang berguna.

1.3     Output

Output ialah maklumat yang dipaparkan oleh komputer selepas data diproses mengikut arahan yang diberikan oleh peranti input. Contoh output ialah paparan teks, video atau imej di monitor, teks atau imej yang dicetak oleh pencetak dan paparan di projector LCD.

1.4     Storan

Storan ialah tempat untuk menyimpan data untuk tujuan kegunaan akan datang.

3.0 : Carta aliran input, proses, output dan storan

         2.0 Jenis - jenis komputer

         2.1 Dekstop

Desktop merupakan istilah yang digunakan untuk komputer peribadi.   Kedudukan peralatan Desktop pada kebiasaannya diletakkan di atas  meja terdiri daripada monitor, mouse, keyboard dan system unit. Komputer jenis ini mudah untuk menaiktaraf dari segi perkakasan  sekiranya perlu. Ia juga lasak bagi mengendalikan program multimedia, games dan autocad.

2.2 Laptop

Laptop merupakan komputer yang berbentuk ringkas dan mudah alih.  Perkakasan seperti processor, motherboard, RAM, hardisk, monitor dan keyboard disatukan menyerupai sebuah buku. Ia ringan dan mudah dibawa ke mana-mana. Sesuai digunakan untuk membuat pebentangan di dalam sektor pekerjaan dan perniagaan. Laptop terdiri daripada



          2.3 Ultrabook

 Ultrabook merupakan komputer riba rekabentuk alaf baru dan menyediakan fungsi pengkomputeran yang sama. Ia ringan, nipis dan mempunyai ketahanan bateri yang lebih daripada Laptop. Spesifikasi keluaran Ultrabook ialah menggunakan CPU jenis Intel Core i5 dan Intel Core i7.



           2.4 Netbook

Netbook merupakan komputer riba yang paling kecil, ringan dan berkuasa rendah. Ia sesuai digunakan untuk membuat kerja-kerja dokumentasi menggunakan perisian Microsoft Office dan melayari Internet menggunakan perisian Google Chrome dan Mozilla Firefox. Spesifikasi keluaran Netbook ialah paling minimum iaitu menggunakan CPU jenis Intel Pentium.

       2.5 Thin Client

Thin Client juga merupakan komputer jenis Desktop yang menggunakan sistem unit sangat kecil, ringan dan berkuasa rendah. Ia sesuai untuk penggunaan membuat kerja-kerja dokumentasi, penghantaran email dan melayari Internet. Thin Client amat sesuai digunakan di pejabat kerana tidak memerlukan ruangan yang besar

2.6 Peranti Komputer

1.1.1 Keyboard

Keyboard berfungsi membenarkan pengguna memasukkan arahan perkataan, nombor dan simbol kepada komputer.

1.1.2 Mouse

Mouse ialah penunding (pointer) berfungsi menggerakkan arahan penunding untuk ditekan oleh pengguna

1.1.3 Scanner

Scanner berfungsi menyalin dan membaca dokumen dalam bentuk teks dan gambar. Dokumen yang disalin akan bertukar kepada bentuk digital dan disimpan dalam komputer. Maklumat yang dibaca akan diproses oleh komputer

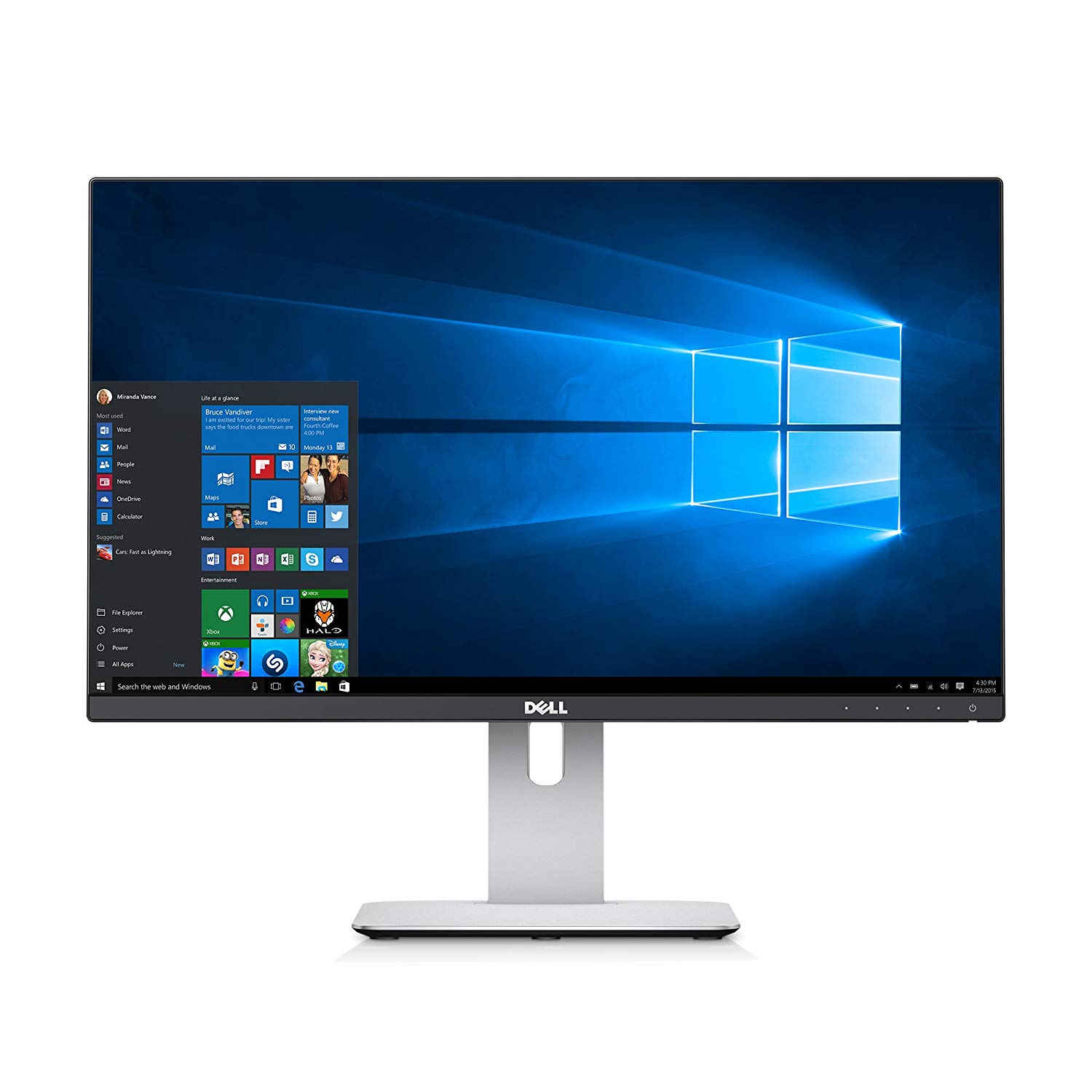

1.1.4 Monitor

Monitor berfungsi memaparkan output yang dikehendaki oleh sistem unit komputer.

1.1.4 Printer



      Printer berfungsi mencetak pelbagai maklumat dalam bentuk dokumen (hard copy).

1.1.5 Speaker





                            Speaker berfungsi mengeluarkan arahan bunyi dari komputer.

2.7 Perkakasan Komputer

1.1 CPU ( Central Processing Unit )

CPU atau processor merupakan perkakasan utama yang memainkan peranan dari segi kelajuan memproses data. CPU berfungsi sebagai otak kepada keseluruhan sistem komputer. Di sinilah semua data mentah akan diproses menjadi maklumat yang dikehendaki dalam komputer.

1.2 Motherboard

Motherboard berfungsi sebagai jantung bagi sesebuah komputer. Ia merupakan papan litar yang besar dan terletak di bahagian bawah casing bagi pengguna yang menggunakan desktop casing dan terletak menegak bagi pengguna yang menggunakan tower casing. Motherboard diperbuat daripada kepingan kaca serat dan di atasnya dipenuhi dengan cip, perintang, kapasitor dan juga litar-litar elektronik. Secara umumnya kita boleh menganggap bahawa motherboard merupakan tempat bergantungnya segala komponen bagi sebuah komputer.

1.3           RAM (Random Access Memory)



 RAM merupakan ingatan utama di mana data atau arahan yang diperlukan atau sedang diproses disimpan buat sementara waktu agar ianya boleh dipindahkan di antara CPU dan sistem pengoperasian. RAM boleh melaksanakan proses baca dan tulis (read and write). RAM adalah tidak kekal (volatile). Ini bermakna ia akan kehilangan data atau arahan sebaik sahaja komputer dimatikan (off).

1.4           Hard Drive

 Hard Drive merupakan perkakasan menyimpan data kekal di dalam sistem komputer. Perisian sistem operasi dipasang (install) di hard drive bagi membolehkan komputer beroperasi. Selain itu perisian pemacu (driver) dan perisian aplikasi juga dipasang (install) pada hard drive.

1.5           Power Supply

Power supply merupakan penerima bekalan elektrik daripada punca bekalan elektrik utama. Power supply menukarkan arus elektrik kepada bentuk voltan untuk mengagihkannya ke soket-soket yang terdapat pada motherboard bagi kegunaan komponen yang berkaitan. Terdapat dua (2) jenis power supply iaitu 110v dan 240v.

1.1           Graphic Card

Graphic card berfungsi memproses serta menghasil gambar dan video untuk dipaparkan pada peranti output iaitu monitor. Ia juga terdapat dalam bentuk (built-in) iaitu disertakan bersama dengan motherboard. Graphic card tambahan biasanya digunakan oleh pengguna yang melakukan kerja multimedia seperti animasi 3D, rekabentuk, dan games.

1.2           Sound Card

Sound card berfungsi mengeluarkan bunyi yang dihasilkan oleh komputer.

1.4           Cooling Fan

Cooling fan berfungsi mengawal kitaran (ventilation) angin pada system unit. Ia dipasang di hadapan dan belakang casing. Cooling fan di hadapan akan tarik masuk angin dari persekitaran luar untuk sejukkan perkakasan dan komponen dalam casing. Cooling fan di belakang akan tarik keluar angin dari persekitaran dalam untuk sejukkan perkakasan dan komponen dalam casing.

1.5      Storage Media

 Storage media berfungsi sebagai tempat penyimpanan perisian operasi dan aplikasi. Ia digunapakai semasa proses installation perisian operasi dan perisian aplikasi mengikut keperluan pengguna.

1.6      Optical Drive

 Optical drive merupakan perkakasan yang menggunakan laser untuk membaca dan menyalin data menggunakan CDR, CDRW, DVDR dan DVDRW. Optical drive juga boleh memadam semula data yang telah disalin pada cakera optik.

1.7      Casing

Casing merupakan tempat meletakkan perkakasan-perkakasan komputer yang terlibat untuk system unit. Peranan casing memastikan perkakasan komputer beroperasi dengan baik. Umumnya terdapat dua rekabentuk casing yang boleh dipilih iaitu dari jenis basic atau pun tower yang dikatakan paling popular.

 1.8      Heatsink & Fan

 Heatsink & fan adalah terma peranti logam konduktif direka untuk menyerap dan bersurai kepanasan dari objek suhu tinggi seperti pemproses computer. CPU heat-sink dilengkapi dengan kipas terbina dalam untuk membantu menjaga kedua-dua CPU dan heat-sink haba pada suhu yang sesuai. Heat-sink yang diperbuat daripada logam, seperti aloi tembaga atau aluminium, dan dilampirkan kepada pemproses. Kebanyakan heat-sink bersirip, hirisan nipis logam disambungkan ke pangkal heat-sink , yang membantu haba tersebar di kawasan yang besar.

Fast Ethernet

Dikenali juga sebagai 100BaseT menggunakan piawai IEEE 802.3u. Berkelajuan 100Mbps. Media yang digunakan adalah:

a) 100Base-Tx - kabel terpiuh (twisted pair cable) berkategori 5. Menggunakan 2 pasang wayar.

b) 100Base-T4 - kabel terpiuh (twisted pair cable) berkategori 3. Menggunakan 4 pasang wayar

c) 100Base-Fx – kabel fiber optik. Mengunakan 1 pasang wayar.

100Base-TX adalah paling popular kerana mempunyai banyak persamaan dengan sistem 10BaseT. Namun penukaran kabel berkatergori 5, nic dan hub/switch yang menyokong Fast Ethernet perlu dilakukan.

Token Ring(Cincin Token)

Rangkaian Token Ring diasas oleh IBM di akhir tahun 1970. Sehingga kini token ring masih menjadi pilihan utama untuk IBM di dalam sistem rangkaian setempat (LAN). Rajah 1, 2 dan 3 menunjukkan produk Token Ring keluaran IBM.

Spesifikasi IEEE 802.5 banyak mengikut ciri-ciri token ring yang diasaskan oleh IBM. Walau bagaimana pun terdapat sedikit perbezaan antara token ring IBM dan IEEE 802.5.

Rajah 1 : IBM 8228 Multistesen Access Unit

Rajah 2 : IBM 8239 Token Ring Stackable Hub

Di dalam Model OSI, token ring menyediakan perkhidmatan pada lapisan fizikal dan lapisan sambungan data. Rangkaian token ring mempunyai dua kelajuan, iaitu 4 Mbps atau 16 Mbps. Rangkaian token ring menggunakan teknik yang dinamakan token passing yang berfungsi untuk mengelak dari berlakunya pelanggaran data. Ini dapat dicapai dengan menghantar bingkisan (packet) khas yang dinamakan token dari satu stesen kepada stesen lain. Sesuatu stesen hanya dapat menghantar data (dalam bentuk bingkisan) apabila terdapat token yang kosong. Pergerakan token hanyalah dalam satu arah saja. Sila rujuk rajah 4 untuk keterangan lebih lanjut.

Rajah 3 : Pengerakan Token Passing

Keenam-enam stesen terletak dalam topologi ring dengan token passing berlaku. Token boleh dianggap seperti satu mangkuk dan pembawa dianggap keretapi yang boleh bergerak dalam satu arah saja iaitu mengikut arah jam.

Dalam keadaan idle, semua pengguna dalam keadaan senyap. Apabila pengguna A ingin menghantar maklumat kepada pengguna D. Pengguna A akan memanggil keretapi tersebut dan mengisi segala maklumat ke dalam mangkuk tersebut. Maklumat yang dimasukkan adalah alamat penerima, barang kiriman dan alamat penghantar. Ianya sama seperti kita menghantar surat biasa. Setelah segala maklumat diisi di dalam mangkuk, keretapi tersebut akan bergerak mengikut arah jam. Destinasi keretapi tersebut adalah dari pengguna A kepada pengguna D. Walaupun di dalam perjalanan  pengguna C ingin menghantar maklumat kepada pengguna D, keretapi tidak akan berhenti. Ini sama dengan konsep token passing, iaitu token hanya akan menerima maklumat apabila token tersebut kosong. Dalam hal ini, keretapi akan terus bergerak hingga ke pengguna D.

Apabila pengguna D menerima barangan yang dikirim oleh pengguna A, pengguna D akan memasukkan maklumat ke dalam mangkuk tersebut. Maklumat yang dimasukkan adalah pengesahan penerimaan. Keretapi terus bergerak dan dalam perjalanannya, pengguna E cuba menahan keretapi tersebut untuk menghantar kiriman kepada pengguna A.

Tetapi keretapi tidak akan berhenti kerana ia terpaksa menghantar maklumat mengenai pengesahan penghantaran kepada pengguna A. Apabila tiba kepada pengguna A, pengguna A akan memeriksa surat pengesahan penerimaan yang diterima dari pengguna D. Setelah itu barulah keretapi bergerak menuju ke pengguna C. Bila tiba di pengguna C, aturcara yang sama akan berlaku seperti tadi.

Kabel Token Ring

Sistem kabel IBM masih lagi mempengaruhi topologi token ring. Kabel seperti twisted pair (UTP/STP), penyambung wayar, outlets dan panel pencawang masih lagi mengikut sistem kabel IBM.

Teknologi token ring juga dikenali sebagai star-shaped ring. Ia dipanggil demikian kerana setiap stesen berlainan akan disambung ke wayar concentrator (rajah1) yang berbentuk bulatan, dengan setiap satu wayar (rajah 5) boleh disambung ke lapan stesen. Terdapat berbagai jenis kabel token ring.

Terdapat 7 jenis kabel yang digunakan untuk token ring.1. Type 1 – AWG (American Wire Gauge) 22, triple shielded, sesuai untuk kegunaan luar dan dalam bangunan 2. Type 2 – Sama seperti Type 1, menggunakan 4 pasang wayar talipon (26 AWG) 3. Type 3 – Kabel talipon tidak bersalut, tidak menyokong 16Mb/s dan amat sensitif dengan gangguan luaran 4. Type 5 – Kabel fiber optik 100/140mm5. Type 6  - Double shielded 26 AWG, digunakan untuk menyambung kabel concentrator atau stesen dan outlets 6. Type 8 – 26 AWG, double shielded, selalu digunakan untuk dipasang melalui karpet 7. Type 9 – 26 AWG, selalu digunakan sebagai kabel yang tahan kepada kepanasan disebabkan kebakaran

Rajah 4 : Kabel Token Ring ( Penyambung Jenis A )

Selalunya token ring digunakan sebagai tulang belakang (backbone) sesuatu sistem rangkaian. Ini kerana cara ianya berfungsi dapat mengelak dari berlakunya pelanggaran data. Peralatan token masih boleh didapati di pasaran sekarang. Antara pengeluar yang masih menghasilkan barangan untuk token ring ialah Cisco dan IBM. Dengan perkembangan teknologi pensuisan, terdapat juga token ring yang menggunakan pensuisan.







1.0 PELAN SUSUN ATUR KABEL

Point to Point Cabling merupakan pengkabelan kaedah lama untuk mewujudkan sistem rangkaian. Pengkabelan jenis ini kebiasaannya dibahagikan kepada setiap kawasan. Ia memerlukan penggunaan jumlah kabel yang banyak kerana setiap penyambungan adalah secara berasingan. Pengkabelan jenis ini sesuai digunakan di bangunan kecil dan sederhana seperti pejabat dan sekolah.

1.2 Trunking

Trunking merupakan sebuah alat yang sesuai untuk menyimpan pelbagai
jenis kabel elektrik dan rangkaian. Ia diperbuat daripada pvc dan logam.
Terdapat dalam pelbagai jenis saiz dan ukuran. Trunking melaraskan susun
atur dan melindungi kabel untuk jangkamasa panjang. Kebiasaannya
trunking dipasang di permukaan atas dan bawah dinding bangunan
bertujuan memudahkan juruteknik membuat penarikan kabel baru dan
penyelenggaraan baikpulih sekiranya berlaku kerosakan.


1.3 Horizontal Cabling


Horizontal Cabling merupakan pengkabelan secara mendatar paling mudah
dipasang sama ada semasa pembinaan atau pengubahsuaian sesuatu
bangunan. Ia berpandukan kepada struktur bahagian setiap bangunan.
Horizontal Cabling memerlukan penggunan trunking supaya memudahkan
proses melaraskan kabel mengikut susunan yang telah ditetapkan.

1.4 Backbone Cabling


Backbone Cabling merupakan satu kabel utama menghubungkan
pembahagian antara ruang ke ruang dalam satu bangunan yang sama. Jenis
kabel fiber optic sangat sesuai digunakan sebagai Backbone Cabling. Ini
kerana kabel fiber optic bersifat lasak dan tahan lama sesuai untuk ditanam
dalam dinding bangunan atau bawah tanah berdasarkan pelan yang dirujuk.

1.5 Campus Cabling


Campus Cabling merupakan pengkabelan besar rangkaian kawasan
setempat. Kampus terdiri daripada beberapa bangunan yang dibahagikan
oleh bahagian dan jabatan seperti pejabat pengurusan, perpustakaan,
dewan kuliah, asrama dan lain-lain. Pangkabelan bawah tanah (main hole)
merupakan kaedah yang paling sistematik digunakan di kawasan kampus.
Ia menggunakan kabel jenis fiber optic. Kaedah ini selamat dan
memudahkan juruteknik sekiranya untuk membuat penarikan kabel baru
atau proses penyelenggaraan. Setiap kabel melalui bawah tanah ini akan
dilakukan proses penamatan(termination) kepada bangunan yang telibat.

2.0 JENIS-JENIS TOPOLOGI RANGKAIAN
Topologi rangkaian merupakan corak atau susun atur terhadap sesebuah
rangkaian. Topologi terdapat dalam dua keadaan iaitu fizikal dan logikal.
Topologi fizikal merupakan rekabentuk fizikal rangkaian dari segi lokasi dan
pemasangan peranti serta kabel. Topologi logikal merupakan penghantaran
atau pemindahan data dari komputer ke komputer dan ke peranti lain.


2.1 Topologi Bus

Topologi Bus merupakan struktur rangkaian disambungkan dengan satu
kabel backbone yang menghubungkan semua komputer dan peranti lain. Ia
mempunyai titik permulaan dan penamat (termination). Setiap komputer dan
peranti lain disambungkan kepada satu kabel. Proses penghantaran data
adalah satu arah.
Kelebihan Topologi Bus
 Sekiranya salah satu terminal rangkaian tidak berfungsi, ia tidak
menjejaskan yang lain.
 Boleh buat proses penambahan atau pengurangan terminal rangkaian
mengikut keperluan.
Kekurangan Topologi Bus
 Pelanggaran data berlaku apabila lebih dari satu komputer menghantar
data serentak dalam masa yang sama.
 Prestasi rangkaian terjejas dan perlahan sekiranya penambahan
terminal.

2.2 Topologi Star


Topologi Star merupakan struktur rangkaian menggunakan switch atau hub
yang berfungsi sebagai penyambung kepada komputer dan peranti lain.
Switch menguruskan penghantaran data yang diproses oleh komputer untuk
di hantar ke komputer yang lain.
Kelebihan Topologi Star
 Kerosakan yang berlaku terhadap mana-mana komputer tidak akan
memberi kesan kepada keseluruhan rangkaian.
 Boleh buat proses penambahan atau pengurangan terminal rangkaian
mengikut keperluan.
 Prestasi rangkaian lancar dan cepat kerana diurus oleh switch.
Kekurangan Topologi Star
 Kos tinggi kerana memerlukan penggunaan switch dan kabel yang
banyak.
 Sekiranya switch rosak, keseluruhan rangkaian tidak berfungsi.

2.3 Topologi Ring


Topologi Ring merupakan struktur rangkaian sebuah bulatan seperti cincin.
Setiap terminal dalam rangkaian bergantung di antara satu sama lain. Data
yang dihantar melalui setiap terminal sehingga sampai ke terminal yang
dikehendaki.
Kelebihan Topologi Ring
 Sebuah rangkaian sistematik di mana semua terminal mempunyai akses
pada kadar yang sama rata.
Kekurangan Topologi Ring
 Sekiranya salah satu komputer tidak berfungsi, ia menyebabkan seluruh
rangkaian tidak berfungsi.
 Penambahan atau pengurangan peranti memberi kesan kepada seluruh
rangkaian.

2.4 Topologi Hybrid


Topologi Hybrid merupakan struktur rangkaian secara gabungan tiga
topologi iaitu Ring, Star dan Bus. A
Kelebihan Topologi Hybrid
 Sebuah rangkaian sistematik di mana semua terminal mempunyai akses
pada kadar yang sama rata.
Kekurangan Topologi Hybrid
 Sekiranya salah satu komputer tidak berfungsi, ia menyebabkan seluruh
rangkaian tidak berfungsi.
 Penambahan atau pengurangan peranti memberi kesan kepada seluruh
rangkaian.



PENERANGAN / INFORMATION :
1.0 KAJIAN PENYELEDIKAN TAPAK DAN KAWASAN
Kajian penyelidikan tapak dan kawasan merupakan langkah yang perlu diambil sebelum projek pembangunan premis dilaksanakan. Ia bertujuan menilai kesesuaian tapak secara keseluruhan bagi pembangunan premis yang akan dicadangkan serta menyediakan satu rekabentuk yang sesuai, lengkap, ekonomi dan selamat.
1.1 Jarak Antara Siling dan Lantai


Penentuan jarak antara siling dan lantai merupakan langkah bagi mengawal saiz keseluruhan bangunan untuk menentukan peruntukan siling. Ia juga merujuk kepada keluasan keseluruhan ruang bagi muatan yang dirancang untuk memenuhi keperluan fungsi bagi sesuatu bangunan




1.2 Cable Tray


Cable Tray merupakan sebuah alat yang digunakan untuk menyokong pendawaian kabel elektrik dan rangkaian. Ia diperbuat daripada logam. Terdapat dalam pelbagai jenis, saiz, ukuran dan warna. Cable Tray melaraskan susun atur dan melindungi kabel untuk jangkamasa panjang. Ia digunakan di tempat yang sukar untuk pemasangan kabel seperti di kawasan tempat letak kenderaan dalam bangunan dan dalam siling. Cable Tray mempunyai pelbagai warna kerana dijadikan sebagai label untuk setiap pendaiwaian.





   1.3 Raised Floor


Raised Floor merupakan sejenis lantai mempunyai tapak ketinggian bertujuan untuk ruangan pendawaian elektrik dan rangkaian. Rekabentuk lantai ini ialah segi empat sama yang berukuran 60cm x 60cm. Ketinggiannya pula ialah dari setengah kaki hingga ke satu kaki. Raised Floor juga merupakan sejenis lantai alaf baru dan moden yang digunapakai oleh bangunan besar seperti pejabat. Ia diperbuat daripada bahan tidak mengalirkan arus elektrik (penebat) dan selamat digunakan untuk jangkamasa yang lama. Di bawah permukaan lantai tersebut akan dipasangkan Cable Tray bertujuan menyokong pendawaian kabel elektrik dan rangkaian supaya selaras dan kemas.



2.0 PERKAKASAN, PERALATAN DAN BAHAN PEMASANGAN RANGKAIAN

        2.1 Perkakasan

            2.1.1 Switch

Switch merupakan perkakasan digunakan untuk mewujudkan rangkaian berwayar antara komputer ke komputer dan perkakasan lain. Switch menguruskan proses penghantaran serta penerimaan data antara komputer ke komputer dan perkakasan lain. Setiap komputer yang bersambung dengan switch akan memperolehi kelajuan sama semasa proses penghantaran dan penerimaan data.

2.1.2 Router



Router merupakan perkakasan pakar dalam penghantaran paket data melalui rangkaian. Ia memilih jalan yang terbaik dalam rangkaian bagi perjalanan dan penghantaran paket data ke destinasi. Router juga sebagai pusat rangkaian yang mempunyai dua penyambungan iaitu LAN dan WAN (Internet Service Provider). Router menguruskan penghantaran paket data kepada terminal akhir iaitu komputer. Router memeriksa alamat IP destinasi paket dan menentukan laluan yang terbaik dengan merujuk jadual routing.


2.1.3 Wireless Access Point

Wireless Access Point merupakan perkakasan digunakan untuk mewujudkan rangkaian wireless antara komputer ke komputer dan perkakasan lain yang menggunakan capaian wireless. Ia dilengkapi satu RJ45 port yang berfungsi sebagai WAN. Kabel akan di plug ke RJ45 port yang berfungsi sebagai WAN. Kemudian Wireless Access Point akan mengeluarkan signal rangkaian WAN secara wireless berbentuk SSID. Perkakasan seperti Laptop, Tablet dan Smartphone boleh mengesan SSID tersebut melalui tetapan perkakasan untuk mendapatkan sambungan rangkaian.

2.1.4 Patch Panel



Patch Panel merupakan perkakasan digunakan untuk menyusun atur pengkabelan rangkaian supaya dalam keadaan teratur, kemas dan tahan lama. Ia membantu melabel setiap kabel yang dipasang bagi memudahkan kerja pemasangan, pengubahsuaian dan penyelenggaraan. Patch Panel dilengkapi dengan RJ45 port. Ia terbahagi kepada beberapa jenis dan dikelaskan mengikut jumlah port yang terdapat pada bahagian hadapan iaitu 12 port, 24 port, 48 port dan 96 port. Sebelum membuat pemasangan kabel UTP pada Patch Panel, hendaklah merujuk kepada kod susunan warna yang telah ditetapkan.





2.1.5 Patch Cord

Patch Cord merupakan kabel rangkaian jenis UTP / STP yang telah disiap pasang RJ45 connector pada kedua-dua hujung kabel. Ia digunakan sebagai media penghantaran yang membolehkan komunikasi antara komputer ke komputer dan peranti lain dalam sebuah rangkaian. Kabel Patch Cord mestilah dibuat mengikut ukuran panjang yang ditetapkan. Sekiranya melebihi dari 100 meter signal komunikasi dan penghantaran data akan terputus (loss).


2.1.6 RJ45 Faceplate

RJ45 Faceplate merupakan casing yang menutup bahagian hadapan Modular Jack bertujuan untuk melindungi daripada sebarang kemungkinan berlaku seperti tumpahan air atau minyak.


2.1.7 RJ45 Surface Box

RJ45 Surface Box merupakan kotak yang menutup bahagian belakang Modular Jack sebagai tempat untuk menyimpan lebihan kabel yang ditarik. Selain itu ia melindungi daripada sebarang kemungkinan berlaku seperti tumpahan air atau minyak.

2.1.8 Modular Jack

Modular Jack merupakan perkakasan sebagai tempat termination (penamat) bagi pendawaian kabel UTP / STP. Lapan bahagian pada kabel tersebut akan di pasang pada Modular Jack mengikut susunan warna yang telah ditetapkan. Kabel Patch Cord akan di plug pada RJ45 port yang terdapat pada bahagian hadapan Modular Jack bertujuan untuk mendapatkan sambungan rangkaian.


2.1.9 Equipment Rack

Equipment Rack merupakan perkakasan dikhususkan untuk menempatkan perkakasan rangkaian seperti swicth, router, access point dan patch panel. Ia terdiri daripada pelbagai saiz dan bentuk. Pada bahagian atas Equipment Rack dilengkapi dengan kipas yang berfungsi untuk mengawal kitaran angin supaya perkakasan sentiasa dalam keadaan baik.
2.2 Peralatan


2.2.1 Cable Stripper

Cable Stripper merupakan peralatan digunakan untuk memotong lapisan utama kabel UTP / STP. Pemotongan mestilah dilakukan dengan pusingan 360 darjah.


2.2.2 Crimping Tool

Crimping Tool merupakan peralatan digunakan untuk proses crimping RJ45 connector kepada kabel UTP / STP dan RJ11 connector kepada kabel telefon. Pada bahagian bilah pisau ia boleh digunakan sebagai pemotong kabel.

2.2.3 Punch Down Tool

Punch Down Tool merupakan peralatan digunakan untuk menyambungkan 8 bahagian kabel UTP / STP kepada Modular Jack dan Patch Panel.

2.2.4 Screw Driver

Screw Driver merupakan peralatan digunakan untuk melonggarkan dan mengetatkan skru. Ia digunakan dengan cara memutar pemegangnya pada arah lawan jam untuk melonggarkan dan arah jam untuk mengetatkan skru. Ia mempunyai bahagian hujung yang dibentuk mengikut alur skru bagi memudahkan skru dapat dilonggarkan dan diketatkan.

2.2.5 Cable Tester

Cable Tester merupakan peralatan digunakan untuk menguji kefungsian kabel UTP / STP yang telah siap dipasang RJ45 connector, Modular Jack dan Patch Panel. Ia juga boleh menguji kefungsian kabel telefon yang menggunakan RJ11 connector. Terdapat dua jenis cable tester iaitu analog dan digital.

2.2.6 Cable Puller

Cable Puller merupakan peralatan digunakan bagi melancarkan proses penarikan kabel elektrik dan rangkaian UTP / STP ke dalam conduit. Ia bersifat fleksibel iaitu boleh memasuki ke ruang dan laluan yang sukar seperti L dan T.

2.2.7 Tangga

Tangga merupakan peralatan digunakan untuk naik ke permukaan tinggi seperti dinding bahagian atas, siling dan bumbung. Kerja pengkabelan memerlukan Tangga supaya memudahkan proses penarikan kabel terutamanya pada bahagian yang tinggi.


2.3 Bahan

2.3.1 Trunking

Trunking merupakan bahan digunakan untuk melaras susun atur kabel yang ditarik. Ia diperbuat daripada pvc dan logam. Terdapat dalam pelbagai jenis saiz dan ukuran. Trunking boleh dipasang secara melintang dan menegak pada permukaan dinding. Ia boleh dibentuk L dan T mengikut keperluan. Trunking melindungi kabel untuk jangkamasa panjang. Trunking jenis pvc adalah sesuai digunakan bagi pengkabelan dalam bangunan kerana tidak terdedah kepada haba sinaran matahari dan air hujan. Ia boleh bertahan untuk jangkamasa panjang. Penutup pada bahagian atas Trunking boleh dibuka sekiranya ada pemeriksaan dan penyusunan semula kabel.

2.3.2 Conduit

Conduit merupakan bahan digunakan untuk melaras susun atur kabel yang ditarik. Ia diperbuat daripada pvc dan logam. Terdapat dalam pelbagai jenis saiz dan ukuran. Conduit boleh dipasang secara melintang dan menegak pada permukaan dinding. Ia mempunyai aksesori tambahan seperti L connector, T connector, coupler, clip dan lain-lain. Conduit melindungi kabel untuk jangkamasa panjang. Conduit jenis pvc sesuai digunakan bagi pengkabelan dalam bangunan kerana tidak terdedah kepada haba sinaran matahari dan air hujan. Ia boleh bertahan untuk jangkamasa panjang. Conduit jenis logam sesuai digunakan bagi pengkabelan di luar bangunan kerana tahan lasak. Ia juga boleh di tanam di dalam tanah kebiasaannya untuk pengkabelan elektrik.

2.3.3 Rubber Boot RJ45

Rubber Boot RJ45 merupakan bahan digunakan untuk melindungi pin yang terdapat pada RJ45 connector supaya tidak patah. Ia diperbuat daripada getah dan terdiri daripada pelbagai warna. Pelbagai jenis warna boleh dijadikan penanda bagi membantu juruteknik membuat pemeriksaan kabel.

2.3.4 RJ45 Connector

RJ45 connecter merupakan bahan penyambung penamat bagi kabel rangkaian UTP / STP. Pemilihan RJ45 connector adalah bergantung kepada jenis kabel UTP / STP yang digunakan.
